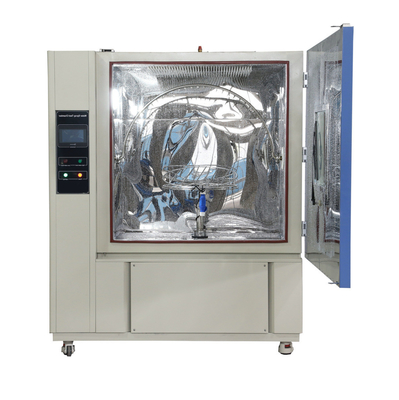

Sabbia di IP5X IP6X e materiale interno della camera di prova 1000L SUS304 della polvere

Marchio:	Envsin
Numero di modello:	ESC-1000
Moq:	1 insieme
prezzo:	$8000 >=1 Set
Condizioni di pagamento:	T/T, L/C
Capacità di approvvigionamento:	10 insiemi al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Guangdong, Cina

Certificazione:

CE ISO

standard:

IP5X, IP6X

Spazio della prova:

1000L

Max System Power Approssimativamente:

2 kW

Max System Current Approx:

7.9A

Materiale interno:

SUS304

Dimensione interna:

1000mm×1000mm×1000mm (W×D×H)

Imballaggi particolari:

Caso di legno

Capacità di alimentazione:

10 insiemi al mese

Evidenziare:

camera di prova della sabbia 1000L e della polvere

Sabbia di IP5X e camera di prova della polvere

Camera di prova IP6X della polvere della sabbia

Descrizione del prodotto

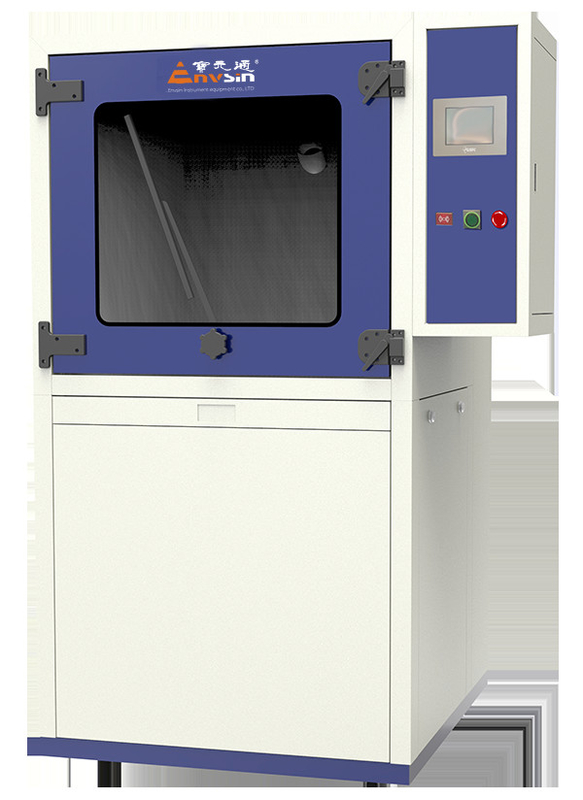

IP5X IP6X Sand e polvere Camera di prova 1000L SUS304 Materiale interno

Applicazione

Questa attrezzatura di test di pioggia è un'attrezzatura non standard. La scatola della pioggia simulata artificiale viene utilizzata per i dispositivi di illuminazione e segnale esterni e la protezione degli alloggiamenti delle lampade automobilistiche. È un'apparecchiatura di test indispensabile in aerospaziale, automobile e motocicletta, elettronica ed elettronica, elettrodomestici, ricerca scientifica e altri campi.

1 Caratteristica
1.1 Spazio di prova	1000 litri
1.2 Dimensione interna	1000mm × 1000mm × 1000mm (W × D × H)
1.3 Dimensione esterna	Circa: 1500mm × 1430mm × 1920mm (W × D × H) (Si prega di essere soggetto al design finale)
1.4 Alimentazione	AC380V ± 10%, 50Hz ± 1 3-Fase, filo di terra a 4 fili + (3/N/PE), la resistenza a terra è inferiore a 4Ω
1,5 potenza del sistema massimo	Circa: 2KW
1,6 corrente del sistema massimo	Circa: 7.9a
2 Specifiche
2.1 temp. Allineare	RT ﹢ 10 ℃～﹢ 80 ℃
	Temp. Deviazione: ± 5,0 ℃
	Fluttuazione della temperatura: ≤ ± 2 ℃
2.2 Range di umidità	NOTA: Test Ambiente Condizioni: la temperatura ambiente è +25 ℃, umidità relativa ≤85%, nessun campione nella camera di prova
2.3 Test polvere	Talco secco che può passare attraverso il foro della camera di 75 μm, diametro del filo di setaccio vuoto di 50μm quadrati
2.4 Concentrazione della polvere	2 ～ 5 kg/m³
2,5 Velocità del vento del campione	≤2m/s
2,6 grado di vuoto	2KPA (regolabile)
2.7 Standard di prova	Metodo di prova della polvere di sabbia GB4208-93 GB2423.37-89 Metodo di prova della polvere di sabbia JIS D0207
3 Struttura
3.1 Modalità struttura	La camera di prova adotta la struttura integrale e la sala di prova è il corpo principale. Un armadio di controllo elettrico è impostato sul lato destro della camera di prova, con dispositivo di controllo elettrico incorporato e dispositivo del pannello operativo. La parte posteriore e inferiore della camera di prova è impostata con cabina meccanica ed elettrica, pompa di polvere integrata, vibratore di polvere di sabbia e altri dispositivi. Dispositivo di interfaccia a vuoto, riscaldatore di sabbia e polvere, portapacing del campione, condotto dell'aria di circolazione di sabbia e polvere, porta della sala di prova e altri dispositivi devono essere impostati nello spazio di prova interno.
3.2 Materiale	Materiale esterno: piastra in acciaio a freddo + processo di spruzzatura elettrostatica a due lati Materiale interno: acciaio SUS304Sless Materiale isolante: strato di schiuma di isolamento in poliuretano rigido
3.3 porta da camera	Porta a cerniera singola 1 set Impugnatura del pulsante pulsante in lega 1 set Finestra di visualizzazione di vetro di grandi dimensioni 1 set Visual Window Manual Dust Ramar 1 set
3.4 Scaffale spaziale di lavoro	Raccontaggio campione in acciaio inossidabile x 1 impostato nella parte inferiore della sala di prova
3.5 riscaldatore di polvere di spazio di lavoro	Con il riscaldatore elettrico blindato in lega di pinna x 1 set, può ridurre la solidificazione anti -cake di umidità che riscalda la polvere di sabbia
3.6 Spazio di lavoro circola percorso di polvere	Il tubo fa circolare il condotto dell'aria di sabbia e polvere, che è controllata dalla pompa di polvere di conversione di frequenza per soffiare la sabbia dall'outlet di polvere nella parte superiore dello studio e sabbia dall'uscita della polvere nella parte inferiore
3.7 Armadio di controllo elettrico della camera di prova	Il piccolo armadio di controllo elettrico è installato sul lato sinistro dello studio, con piastra di copertura della porta di chiusura Componenti elettrici integrati, controller, driver, ecc. Di fronte all'armadio di controllo elettrico (anteriore destra della camera di prova) è un pannello di controllo per l'interazione umana-macchina
3.8 Pannello di controllo della camera di prova	TOUTCH SCREEN LCD di interazione umana-computer x 1 set, integrazione del controllo touch e visualizzazione delle informazioni sullo stato del dispositivo Interruttore del pulsante di accensione x 1 Interruttore di arresto di emergenza x 1 Buzzer di allarme x 1
3.9 scatola delle emissioni di polvere in fondo	Box di scarico della polvere del tipo di cassetto nella parte inferiore della camera di prova per la raccolta e la sostituzione della polvere di sabbia nella camera di prova
3.10 dispositivo mobile di sabbia e polvere	Pompa della polvere di polvere circolante Test di circolazione della polvere di sabbia, polvere di ritorno della bocca Pompa di vibrazione della polvere per evitare la condensazione della precipitazione della polvere di sabbia
4 Sistema di regolazione della temperatura e umidità
4.1 Modalità di controllo della temperatura	Il sistema di controllo del riscaldamento a feedback a circuito chiuso è composto da sensore di temperatura, controller, modulo di trasmissione a stato solido e elemento esecutivo del riscaldatore elettrico. Attraverso il metodo di calcolo del controllo del PID, la temperatura dell'aria ambiente nella camera di prova è controllata dinamicamente in tempo reale e rapidamente, in modo che la temperatura della polvere di sabbia sia aumentata per la disidratazione.
4.2 Modalità di controllo dell'umidità	Per sensore di umidità, controller, modulo di guida a stazzo solido di componenti esecutivi, riscaldatore elettrico, sistema di riscaldamento di deumidificazione del feedback della ventola secca, attraverso le impostazioni del sistema, in tempo reale per testare rapidamente la deumidificazione dell'aria dell'ambiente da studio da camera, la polvere di sabbia in un ambiente a secco non è facile da condensare agglomerato.
4.3 Controller	Controller programmabile PLC
4.4 Driver di riscaldamento	Segnale di riscaldamento in uscita del sistema di controllo → relè a stato solido SSR → Attuatore di riscaldamento (riscaldatore elettrico in lega ad alta temperatura e corrosione
4.5 Sensore di temperatura	Platinum Gold Pt100 Ω Sensore di temperatura della resistenza termica
4.6 Sensore di umidità	Sensore di umidità capacitiva
5 Sistema di controllo del flusso di polvere di sabbia
5.1 Modalità di controllo del flusso di polvere di sabbia	In base al sensore di velocità del vento, controller, valvola elettromagnetica, modulo del driver AD, convertitore di frequenza, polvere centrifuga del sistema di controllo del feedback su anello chiuso della pompa, attraverso il modo di controllo del PID di calcolo, la scatola di test dinamica in tempo reale Studio Dust Devel Sevel Speed Fine Streeing Control di regolazione sottile Controllo sottili sottili Feabuning Control di tunzione sottile per controllare il flusso di circolazione della polvere di sabbia.
5.2 Controller	Controller programmabile PLC
5.3 Driver	Convertitore Stepless Digital Signal Drive, driver di annunci
5.4 Attuatore	Pompa di polvere a frequenza variabile
5.5 Sensore	Sensore elettronico della velocità del vento
6 Sistema di controllo
6.1 Sistema di controllo del touch LCD	Modulo controller touch, controller PLC programmabile + touch screen LCD a colori integrato. Imposta le impostazioni di controllo e le informazioni sullo stato Visualizzazione in un'interfaccia (l'immagine di esempio è solo per riferimento, i dettagli soggetti a entità)
6.2 Interfaccia di visualizzazione	Display a matrice da 7,0 pollici da 800x480 dot con display LCD a colori TFT
6.3 Modalità di funzionamento	Operazione del tipo di dialogo touchscreen, parametri di input touch
6.4 Editor del programma	L'editor di programmi definiti dall'utente, il salvataggio predefinito per lungo tempo, può essere tagliato e modificato
6.5 Visualizzazione dei dati	Imposta valore, valore misurato, tempo di esecuzione, stato di esecuzione del programma, stato di output e altre informazioni
6.6 Estensione della funzione	Con abbondante controllo logico programmabile della porta di uscita esterna, capacità di estensione della punta di rilevamento intelligente
6.7 Interfacce di archiviazione e funzione dei dati	6.7.1Archiviazione dei dati: Le informazioni di archiviazione includono la data e l'ora del test, il valore target e il valore misurato del test e altri parametri di prova principali. È possibile impostare il tempo di campionamento di archiviazione e i dati di test non meno di 1 anno possono essere archiviati. I dati possono essere esportati tramite supporti di archiviazione esterna (disco USB);
	6.7.2Interfaccia dati: Il controller ha un'interfaccia USB estensibile per supportare il download dei dati
	6.7.3Interfaccia di comunicazione: La camera di prova con interfaccia dati RJ45, come il software di funzione di comunicazione PC superiore, può essere collegata a questa interfaccia per ottenere la funzione di gestione remota del computer;
6.8 Altra funzione	6.8.1 Allarme errata e causa, funzione del prompt dell'elaborazione 6.8.2 Funzione di protezione di spegnimento 6.8.3 limiti superiori e inferiori di temperatura, pressione, funzione di protezione della velocità del vento 6.8.4 Funzione di temporizzazione del calendario (avvio automatico e arresto automatico) 6.8.5 Funzione di autocontrollo startup 6.8.6 Impostare il controller di protezione da password può essere impostato parametri
7 Dispositivo di protezione della sicurezza
7.1 Sistema di circolazione di sabbia e polvere	7.1.1 Spazio di prova sulla protezione della temperatura 7.1.2 Protezione da sovraccarico della pompa per polvere
7.2 Sistema di riscaldamento	7.2.1 Protezione da bruciatura dell'aria del riscaldatore 7.2.2 Protezione da sovraccarico del riscaldatore
7.3 Il sistema di alimentazione	7.3.1 perdita di fase di alimentazione e protezione degli errori della sequenza di fase 7.3.2 Circuito di controllo della protezione di cortocircuito indipendente su corrente 7.3.3 Circuito principale ad alta corrente Short Circuito indipendente sulla protezione 7.3.4 Protezione per le perdite dell'interruttore di perdite ELBC, protezione da onda elettronica RC
7.4 Altro	Protezione di messa a terra della guscio della camera di prova

Standard

La camera di prova a prova di polvere è progettata e prodotta secondo GB4208-93 (equivalente a IEC60529-2001) "Grado di protezione da shell (Codice IP)", che è adatto per il test di sabbia e polvere dei prodotti elettrici con le prime cifre caratteristiche di 5 e 6 (IPX5 e IPX6).

La scatola di prova può fornire un flusso d'aria circolante di polvere non laminari non lamanari, che può essere controllato regolarmente. Allo stesso tempo, è dotato di una pompa a vuoto per il pompaggio nel guscio del prodotto testato e può regolare il volume di pompaggio e la differenza di pressione. Inoltre, è dotato di un dispositivo di controllo della temperatura dell'aria per garantire che il test sia effettuato nelle condizioni ambientali standard.

Secondo i requisiti dello standard, questa scatola di test adotta l'ambiente di polvere di analogia artificiale per testare la capacità a prova di polvere del prodotto testato. I requisiti specifici e i criteri di qualificazione dovrebbero essere conformi a GB4208-93 (IEC60529-2001) o agli standard pertinenti del prodotto.

FAQ

1. Sei fabbrica/produttore o società commerciale?

Siamo fabbrica/produttori di camere di prova ambientale

2. Offrite servizio OEM/ODM?

Sì, abbiamo una ricca esperienza nell'offrire il servizio OEM/ODM. Servizio di progettazione offerto.

3. Le macchine possono essere utilizzate all'esterno?

Con la funzione impermeabile, potrebbe essere utilizzato all'esterno.

4. Qual è il tuo MOQ?

Qualsiasi quantità è accettabile.
