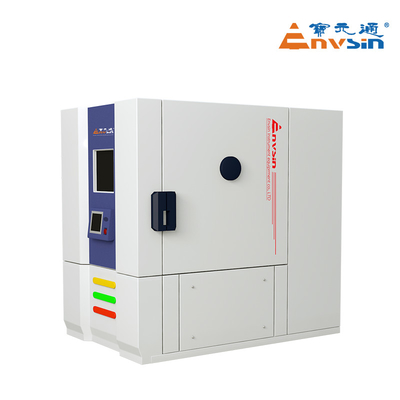

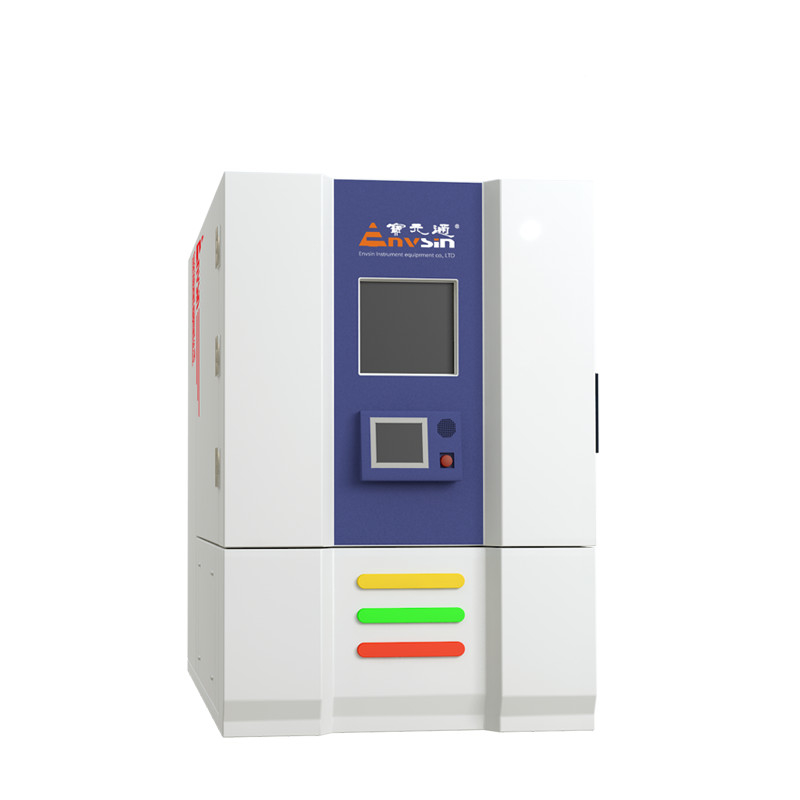

SUS304 riciclaggio di temperatura della camera di prova 990L di acciaio inossidabile ESS

Spazio della prova

990L

Dimensione interna

1100*950*950mm (W×D×H) (W×D×H)

Dimensione esterna

1350mmx1890mmx2050mm (W×D×H)

Alimentazione elettrica

AC380V±10%, 50Hz±1,60A, 3/N/PE, resistenza di terra < 4="">

Max. Power

75KW (il potere medio è circa 35KW)

Max. Currency

130A (la corrente media è circa 55A)

Metodo di raffreddamento

Raffreddato ad acqua (sistema di raffreddamento)

Sito dell'installazione

• La terra del posto di lavoro dovrebbe essere ventilazione piana e buona; nessun articolo infiammabile, gas corrosivo o polvere.

• Nessuna forte sorgente delle radiazioni elettromagnetica vicino

• Vicino alla rete fognaria (all'interno di 2 metri per acqua condensata)

• La portata al suolo non di meno che 15000kg/m2

• Prepari l'alimentazione elettrica adeguata ed il rifornimento idrico

• Se l'acqua di bisogno o l'approvvigionamento di gas, è fornito di in anticipo

• Impiegati ambientali: 5℃~25℃suggested, funzione 25℃~35℃ bene; (per il modello raffreddato ad aria); pozzo di funzione 5℃~40℃ (per il modello raffreddato ad acqua)

• Umido ambientale: ≤85%RH

• Pressione ambiente: 86KPa~106KPa

• Assicurazioni dello spazio dell'installazione, come seguendo

Acqua di raffreddamento

Temperatura dell'acqua: 5℃≤ l'acqua temp.s ≤28℃.If che la fonte di acqua è l'acqua raffreddata condizionamento d'aria, è temporanea è più bassa di 10℃, devono approntare alcune misure che impediscono l'acqua di condensazione del tubo.

1.If adottano la progettazione del raffreddamento a aria, non hanno bisogno dell'acqua.

necessità dell'utente 2.If sviluppare il nuovo sistema di circolazione dell'acqua di raffreddamento. Norma della torre di raffreddamento

≥10tons, o refrigeratore di acqua che refrigera capacity≥35KW (20℃).

sistema a acqua 3.Cooling: GB50050-1995

Scorrimento dell'acqua: tonnellate/ora del ≥ 10

Diametro del tubo: G2.5 pollice ×2

Pressione di acqua dell'entrata: 0.3MPa~0.6MPa

entrata e sbocco di differenza di pressione di acqua: ≥0.2MPa

Richiesta dell'acqua: raduno GB50050-1995 standard

Prova temporanea

Temp.Range: - 70℃~+180℃

Nota: 1.Test senza il carico, riunione GB/T5170-2008, se il non altro avviso speciale.

2.Ambient impiegati 25℃, buon stato di ventilazione: funzione bene se 35℃≥RT>25℃; Raffreddi il tasso e la capacità di carico termica sarà colpita dalla bassa temperatura ambientale.

Fluttuazione temporanea: ±0.5℃

Uniformità di temperatura: 0.1℃~2.0℃

Deviazione temporanea: ±0.1℃~±2.0℃

Pendenza temporanea: <2.0℃

Tasso lineare del mutamento di temperatura -

all'interno - di 45 ~ + 100 ℃, 15 ℃/min

Tasso non lineare del mutamento di temperatura<15>

Prova temporanea di umidità

Temp.Range: +10℃~+95℃

Gamma di umidità: 10%RH~98%RH

Impiegati. Uniformità: ±0.5℃~±2.0℃

Uniformità di umidità: ±1.0%RH~±5.0%RH

Impiegati. Deviazione: ±0.1℃~±2.0℃

Deviazione di umidità: ±1.0%RH~±5.0%RH

Impiegati. Fluttuazione: ±0.1℃~±0.5℃

Fluttuazione di umidità: ±1.0%RH~±3.0%RH

Pendenza temporanea: <2.0℃

Umidità Gradient<5.0%RH

Norme della prova

1 GB/T 2423,1 a bassa temperatura. Prova

5 GJB 150,3 ad alta temperatura. Prova

2 GB/T 2423,2 ad alta temperatura. Prova

6 GJB 150,4 a bassa temperatura. Prova

Prova di riciclaggio di clima 3 GB/T2423.34

7 prova di clima di GJB 150,9

Prova di clima 4 IEC60068-2

Una prova di 8 MIL-STD-202G-103BHumidity

Grafico di capacità termica del carico

Applichi alla prova della temperatura standard, la capacità termica per il carico varia dal valore differente della temperatura.

Temperatura e diagramma di controllo di umidità
