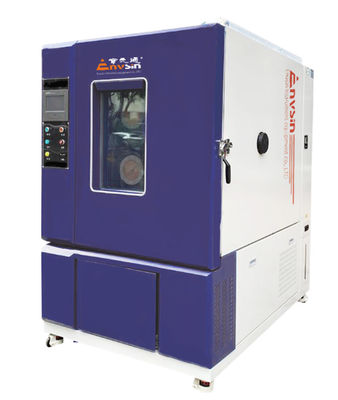

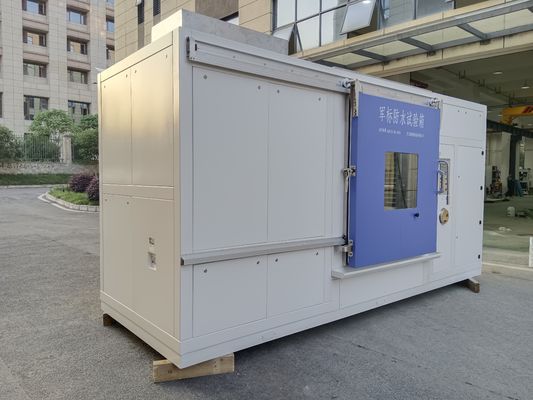

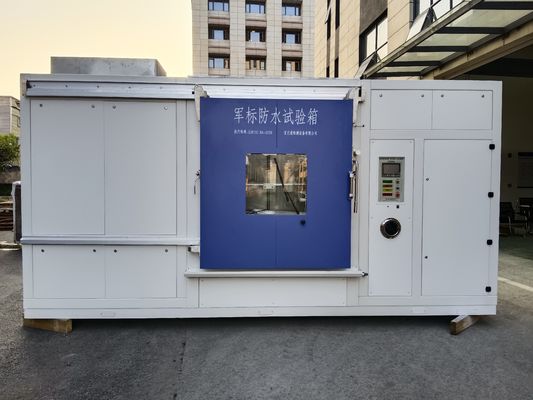

IPX Camera di prova per la pioggia per la prova di durata elettronica

IPX Camera di prova per la pioggia per la prova di durata elettronica

Marchio:	Envsin
Numero di modello:	EFS-LC
Moq:	1
prezzo:	$15000 >=1 Set
Condizioni di pagamento:	L/C, D/A, D/P, T/T
Capacità di approvvigionamento:	5 insiemi al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Guangdong, Cina

Certificazione:

CE ISO

Nome del prodotto:

Camera di prova della pioggia, camera impermeabile ip

Fornitore di energia:

CA Trifase 380V 60/50Hz

Garanzia:

1 anno

standard di prova:

IEC60529

Velocità di oscillazione:

0~9999

Materiale:

Acciaio inossidabile di SUS 304

Imballaggi particolari:

Caso di legno

Capacità di alimentazione:

5 insiemi al mese

Evidenziare:

Camera di prova dello spruzzo della pioggia di SUS 304

Camera di prova impermeabile dello spruzzo della pioggia

Iso della camera di prova dello spruzzo della pioggia

Descrizione del prodotto

1. Specifiche
IPX1 ～ IPX2	Temperatura dell'acqua di spruzzo: la differenza di temperatura tra la temperatura dell'acqua e il campione non deve essere maggiore di 5 ℃ e la temperatura dell'acqua non deve essere inferiore a 5 ℃
	Diametro del foro stenopeico: Ø 0,8 mm (sostituibile)
	La distanza minima tra l'ugello e il campione è di 200 mm
	Spaziatura del tubo dell'ago: 20mm
	Velocità del banco di prova: (1 ~ 20) r / min (impostabile)
	Dimensione del banco di prova: φ 600mm* 600mm
	Cuscinetto di carico del banco di prova: ≤ 30 kg (personalizzabile)
	Distanza centrifuga: 100 mm
	Altri requisiti: il banco di prova può regolare l'angolo
IPX3 ～ IPX4	Raggio di anello spray: R400mm
	Diametro dell'orifizio: φ 0.4mm (sostituibile)
	La distanza massima tra l'ugello e il campione è di 200 mm
	Spaziatura tra due fori: 50mm
	Diametro del tubo di spruzzo d'acqua: φ 16mm
	Swing del tubo di spruzzo: l'angolo di swing di 0 ° ~ ± 165 ° può essere impostato nel programma e controllato dal servomotore. Può rimanere in qualsiasi posizione in qualsiasi angolo o regolare manualmente l'angolo.
	Flusso di spruzzo: 0,07L min ± 5% per foro (può essere impostato e visualizzato nel controller con la variazione della pressione di spruzzo)
	Velocità di swing: 0 ~ 90 ° / s (impostabile)
	Velocità di rotazione della tabella campione: 0 ~ 17r / min (regolabile)
	Dimensione del banco di prova: φ 500mm (personalizzabile)
	Cuscinetto di carico della tabella del campione: ≤ 30 kg (personalizzabile)
	Altri: il numero di aperture e il flusso d'acqua totale del tubo di oscillazione personalizzato soddisfano i requisiti di vari raggi del tubo di oscillazione nella Tabella 9 di GB4208-2017; Secondo GB4208-2017, è dotato di spray d'acqua e irrigatore a prova di spruzzatura
IPX5	Diametro interno dell'ugello: 6,3 mm;
	Flusso d'acqua: (12,5L ± 0,625) L/ min (il controller può essere impostato e visualizzato)
	Tempo di prova: almeno 3 minuti;
	Distanza dall'ugello alla superficie del guscio: 2,5 m ~ 3m
	La parte centrale del flusso principale: un cerchio con un diametro di circa 40 mm a 2,5 m dall'ugello
IPX6	Diametro interno dell'ugello: 12,5 mm;
	Flusso d'acqua: (100L ± 5) L/min (il controller può essere impostato e visualizzato)
	Tempo di prova: almeno 3 minuti;
	Distanza dall'ugello alla superficie del guscio: 2,5 m ~ 3m
	La parte centrale del flusso principale: un cerchio con un diametro di circa 120 mm a 2,5 m dall'ugello
IPX6K	Diametro interno dell'ugello: 6,3 mm; sostituibile. Il materiale è rame.
	Flusso d'acqua: (75 ± 5) L/min (il controller può essere impostato e visualizzato)
	Distanza dall'ugello alla superficie del guscio: 2,5 m ~ 3m
	Tempo di prova: almeno 3 minuti;
	Pressione dell'acqua: almeno 1000kpa
IPX9K	Tempo di lavoro continuo: ≥5h
	Angolo di anello di spruzzo: 0 °, 30 °, 60 °, 90 °, posizione dell'angolo di dimensione del campione Regolabile
	Angolo dell'ugello: ± 15 °, è possibile scegliere 1 test di ugello da solo o test di combinazione di ugelli
	Temperatura dell'acqua ad alta temperatura: temperatura ambiente ~ 100 ° C, risoluzione ≤ 0,1 ° C; Temperatura di spruzzatura dell'acqua: 80 ° C ± 5 ° C, fluttuazione della temperatura ≤ 1 ° C, velocità di riscaldamento dell'acqua: temperatura ambiente ~ 85 ° C, la media ≥ 1 ° C / min.
	Tempo di spruzzo: 1 ~ 900 secondi, impostazione regolabile
	Distanza di spruzzo d'acqua: 100 mm ~ 150 mm La distanza dal centro del giradischi può essere regolata manualmente.
	Pressione di spruzzo d'acqua: 8 ~ 10MPA, impostazioni regolabili.
	Flusso di spruzzo d'acqua: (14 ~ 16) L / min, impostazione regolabile.
	Velocità di scaffale del giradischi: 1 ~ 12 r / min, impostazioni regolabili.
	Altezza del giradischi: 0 ~ 400 mm, impostazione regolabile.
1.2 Standard di prova	1. ISO16750-1-2006 Condizioni ambientali e test per apparecchiature elettriche ed elettroniche dei veicoli stradali (disposizioni generali) 2. Din40050-9 Codice IP di protezione del contenitore
	3. ISO20653 Veicoli stradali - Grado di protezione (codice IP) - Protezione delle apparecchiature elettriche contro oggetti estranei, acqua e contatto
	4. Codice di classificazione della protezione della protezione elettrica IEC60529 (IP)
	5. GMW 3172 (2007) Requisiti generali per l'ambiente, l'affidabilità e le prestazioni dei veicoli 6.VW80106-2008 Condizioni di test generali per componenti elettrici ed elettronici delle automobili
	7.QC / T 417.1 (2001) Connettore del cablaggio del veicolo Parte 1
	8.GB4208 Grado di protezione del recinto
2. Sistema di pioggia
IPX1, IPX2 IPX3, IPX4, IPX4K IPX5, IPX6, IPX6K IPX9K
2.1 Struttura	1. La regolazione delle precipitazioni spray si ottiene dal sistema di flusso di pressione dell'acqua di controllo composto principalmente da pompa booster di conversione di frequenza elettronica e sensore di flusso; 2. Per garantire la pulizia a lungo termine della via navigabile, quando il test dell'acqua piovana si interrompe, l'acqua nel tubo dell'acqua tornerà automaticamente al serbatoio dell'acqua e la teglia aggiungerà aria compressa per spurgare e spremere l'acqua accumulata , in modo che non vi sia acqua nel tubo dell'acqua e nella testa di gocciolamento, in modo da impedire il blocco causato per lungo tempo dalla corrosione del corpo dell'acqua del gasdotto; 3. Poiché il test produrrà una grande quantità di flusso di acqua piovana, l'acqua piovana che cade dal test verrà recuperata centralmente attraverso la porta di overflow nella parte inferiore della camera di lavoro della scatola interna e riciclata dopo il trattamento attraverso il filtro.

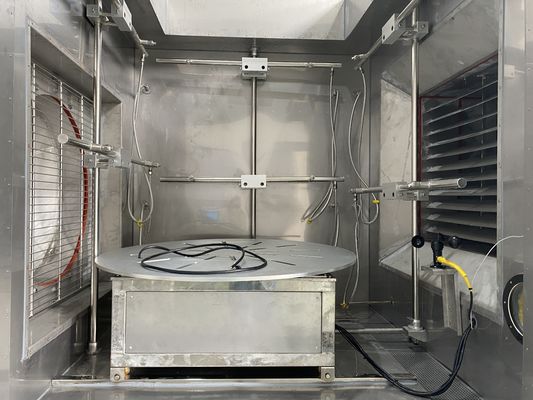

2.2 Tabella di posizionamento del campione rotante elettrico	Il dispositivo viene utilizzato per posizionare il materiale di prova. Il dispositivo del tavolo rotante può regolare manualmente la posizione spostando a sinistra e a destra attraverso le ruote installate nella parte inferiore. La velocità di rotazione e l'angolo di rotazione possono essere controllati e impostati attraverso i tasti dell'interfaccia touch (l'immagine è solo a riferimento)

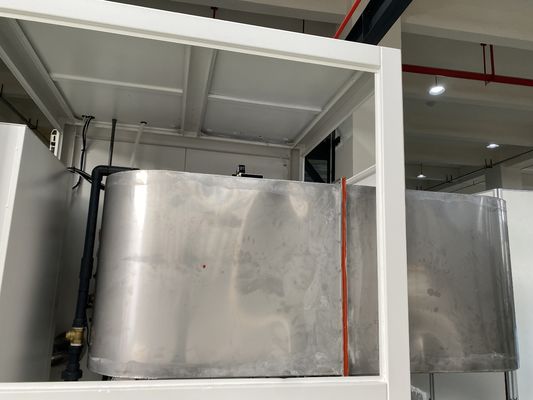

2.3 Circolazione navigabile	L'acqua accumulata dopo il test della pioggia può essere riciclata nel serbatoio di sedimentazione a più stadi e riutilizzata dopo la filtrazione; Può anche essere scaricato direttamente nel fossato di drenaggio nel sito del cliente
2.4 SCARICA DEL PIORO DI DRAPIO	Ci sono fossati e fori di drenaggio nella parte inferiore della camera di prova. Dopo il test della pioggia, l'acqua accumulata entra nel serbatoio di sedimentazione e viene riutilizzata dopo la filtrazione. Il fossato di drenaggio è piatto con il terreno e non influisce sul carico della piastra inferiore della camera di prova e l'accesso dei prodotti di prova
2.5 Modalità di controllo della pressione e del flusso dell'acqua	Il sistema di controllo del feedback a circuito chiuso è composto da sensore di pressione dell'acqua, sensore di flusso d'acqua, controller, valvola del solenoide, modulo di trasmissione AD, convertitore di frequenza e pompa di regolazione del flusso di pressione dell'acqua. Attraverso l'algoritmo di controllo PID, il flusso di pressione dell'acqua dell'ugello nella camera di prova può essere regolato e controllato in tempo reale e dinamicamente. (Le immagini sono solo per riferimento)
2.6 Driver	Convertitore di frequenza in accanto segnale digitale e modulo AD Drive (l'immagine è solo a riferimento) .
2.7 Attuatore	La pompa dell'acqua centrifuga a multistadio orizzontale con basso rumore, struttura compatta e piccolo spazio di installazione devono essere selezionati (l'immagine è solo a riferimento)
2.8 Sensore di flusso di pressione dell'acqua	Immagine del sensore di flusso liquido elettronico (solo per riferimento)
2.9 ugello d'acqua	Ugello di prova della pioggia speciale e ugello di prova a spruzzo d'acqua (l'immagine è solo a riferimento)
2.10 foro di scarico della condensa	Drena fori con condensa della sala di lavoro e condensa
2.11 foro di overflow	Un foro di overflow è impostato all'interno della scatola per guidare il drenaggio dell'acqua condensata nella scatola di prova
2.12 tubo di oscillazione	Il tubo di swing viene pulsato dal PLC al servo e il motore servo è controllato per guidare l'angolo del tubo di swing e la velocità del tubo di oscillazione per ottenere un posizionamento accurato del tubo di swing. L'acqua di prova è collegata al mandrino del tubo del pendolo attraverso il giunto rotante ad alta velocità per garantire che non vi siano perdite d'acqua e l'acqua entra nel tubo del tubo del pendolo durante il funzionamento, quindi spara attraverso l'ugello per realizzare il pendolo Test della pioggia del tubo.
2.13 IPX5, IPX6, IPX6K	L'ugello IPX5, IPX6, IPX6K è un dispositivo rimovibile, quando il test IPX5, IPX6, IPX6K, il rack per getto di prova speciale viene spostato sull'apparecchiatura prima che la clip rapida sia fissata e quindi collegata con un raccordo rapido per il tubo dell'acqua. Poiché il test richiede che la distanza dell'ugello dal campionatore sia da 2,5 a 3,0 metri, il telaio dell'irrigatore mobile può fare un uso più efficiente dello spazio sperimentale e quando viene utilizzato, verrà spostato di lato e non occuperà il sito. Durante il test, esiste un dispositivo di isolamento per impedire all'acqua di fuoriuscire dall'apparecchiatura .
