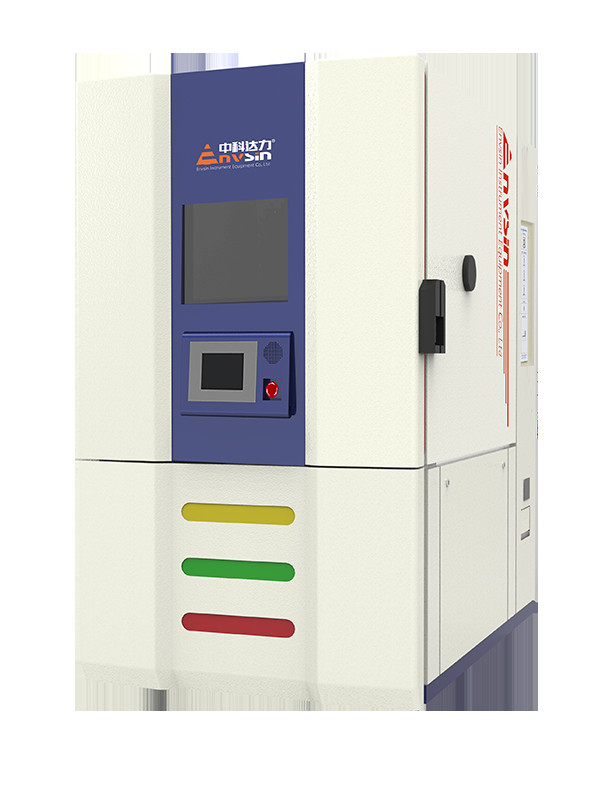

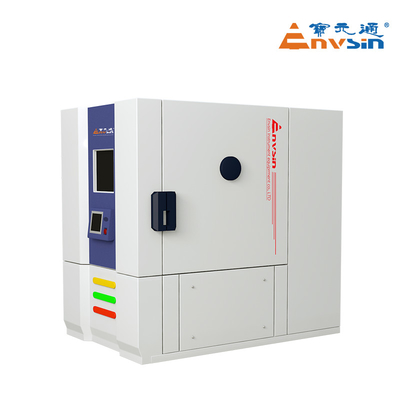

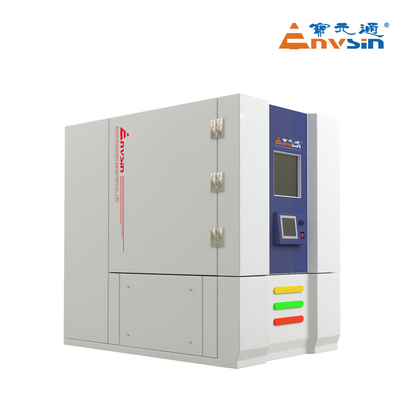

camera di prova rapida AC380V raffreddato ad acqua di temperatura del cambiamento 990L

Spazio di prova

600L

Dimensioni interne

800×800×950mm (W×D×H)

Dimensioni esterne

1090 mm x 1960 mm x 1995 mm

Fornitore di alimentazione

AC380V±10%,50Hz±1,60A, 3/N/PE, resistenza alla terra < 4Ω

Potenza massima.

60 kW (normalmente 35 kW)

Max. valuta

100A (normale 30A)

Metodo di raffreddamento

Sistema di raffreddamento ad acqua

Prova di temperatura

Temperature: -70°C+180°C

Nota:1, Prova senza carico, conforme a GB/T5170-2008, se non altro Avviso speciale.

2, temperatura ambiente 25°C, buona condizione di ventilazione: funziona bene se 35°C≥RT>25°C;la velocità di raffreddamento e la capacità di carico termico saranno influenzate dall'ambiente

bassa temperatura.

Fluttuazione della temperatura: ± 0,1°C ± 0,5°C

Temperatura Uniformità: ± 0,5°C ± 1,0°C (vuoto)

Diversione della temperatura: ± 0,1°C ± 0,5°C

Tasso di variazione lineare di temperatura -40°C ∼+125°C, 11°C/min, con carico di 5 kg di PCB

Variazione della temperatura normale:15°C/min

Norme di prova

1. GB/T 2423.1 Prova a bassa temperatura

4. GJB 150.3 Prova ad alta temperatura

2. GB/T 2423.2 Prova ad alta temperatura

5. GJB 150.4 Prova a bassa temperatura

3. GB/T2423.22 (Prova di ciclismo temporale)

6. IEC 60068-2 (prova tempestiva)

Grafico della capacità termica di carico

Applicare alla prova a temperatura standard, la capacità termica per il carico varia da un valore di temperatura diverso.

1Unità di refrigerazione

2Portata dei cavi.

3Porta della camera di controllo.

4. finestra di osservazione

5Pannello di controllo principale.

6. Luce di lavoro

7Manico della porta Ruote

8. Unità di ventilatore motore

9- Pannello di distribuzione dell'energia

10- Controllo estensivo.
