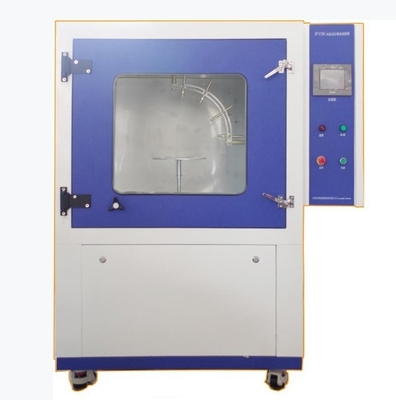

IPX7 Camera di prova della pioggia affidabile e efficiente dal punto di vista energetico per la conformità alle norme impermeabili

Nome del prodotto

Camera di prova impermeabile

Modello di prodotto

BY-IPX7

Proibire le prove o lo stoccaggio:

Sostanze infiammabili, esplosive e volatili

Esemplari biologici con caratteristiche biologiche

Esemplari con radiazione di particelle e forte capacità di interferenza elettromagnetica

Esemplari che potrebbero causare elevata resistenza e una grande percentuale di espansione del corpo

Applicazioni:

Questa camera di prova per immersione è utilizzata per testare l'immersione dello strato di protezione della conchiglia di apparecchiature elettroniche ed elettriche, strumenti hardware, parti di macchine,fornisce un ambiente immersivo in cui i prodotti elettronici analogici realistici e i loro componenti possono essere esposti durante il trasporto e, per ottenere le prestazioni impermeabili di vari prodotti.

Questa camera di prova impermeabile è conforme alle norme IEC60529, GB4208 DIN40050-9, ISO20653.La funzione di prova è utilizzata per l'ispezione del prodotto della classe di protezione dell'alloggiamento IEC (IP Supplementary Code Enhanced Test), che è fabbricato secondo le specifiche pertinenti della norma DIN40050 e soddisfa il metodo di prova del livello di protezione del contenitore standard pertinente.

Mparametri tecnici

IPX7

Il punto più basso dell'involucro esterno con un'altezza inferiore a 850 mm deve essere inferiore a 1000 mm sotto la superficie dell'acqua;

Il punto più alto dell'involucro esterno con un'altezza pari o superiore a 850 mm deve essere situato a 150 mm sotto la superficie dell'acqua;

Pressione dell'acqua: 1000kpa; (controller può visualizzare)

Tempo di prova: almeno 30 minuti;

Altri:dimensioni (non determinate)

Standard di prova

SO16750-1-2006 Condizioni ambientali e prove per apparecchiature elettriche ed elettroniche per veicoli stradali (regolamenti generali)

Codice IP della classe di protezione DIN40050-9

ISO20653 Veicoli stradali - grado di protezione (codice IP) - protezione delle apparecchiature elettriche da oggetti estranei, acqua e contatto

Codice IEC60529 per la classificazione della protezione dell'alloggiamento elettrico (IP)

GMW 3172(2007)Requisiti generali per l'ambiente, l'affidabilità e le prestazioni del veicolo

VW80106-2008 Condizioni generali di prova per i componenti elettrici ed elettronici delle automobili

QC/T 417.1 ((2001)Connettore di imbracatura per veicoli Parte 1

GB4208 Classificazione degli involucri

Rsistema di

Struttura del sistema

Al fine di garantire una via d'acqua pulita a lungo termine, quando la prova dell'acqua piovana viene interrotta, l'acqua nel tubo di acqua ritorna automaticamente nel serbatoio dell'acqua.Il vassoio goccia sarà spremuto da aria compressa per spremere l'acqua, in modo che non ci sia acqua nel tubo d'acqua e nella testa di goccia per evitare il riposo a lungo termine.

Dato che la prova genererà una grande quantità di flusso di acqua piovana, l'acqua piovana che cade dalla prova sarà raccolta centralmente attraverso la porta di traboccaggio situata sul fondo della camera di lavoro della scatola interna.,e riciclati attraverso il filtro.

Drenaggio di pavimento

Dopo la prova di pioggia, l'acqua accumulata entra nel serbatoio di sedimentazione, viene filtrata e riutilizzata.Il fossato di drenaggio è a livello del terreno e non influenza il peso portante del pavimento della scatola di prova e l'ingresso e l'uscita dei prodotti di prova.

Metodo di controllo del flusso di pressione dell'acqua

Il sistema di controllo del feedback a circuito chiuso è costituito da un sensore di pressione dell'acqua, un sensore di flusso dell'acqua, un regolatore, una valvola elettromagnetica, un modulo di azionamento AD, un convertitore di frequenza,e una pompa di regolazione del flusso di acqua a pressione. Il controllo PID

L'algoritmo viene utilizzato per operare dinamicamente la camera di prova in tempo reale. Il flusso di pressione dell'acqua dell'ugello della camera viene regolato in modo preciso e rapido. (l'immagine è solo di riferimento)

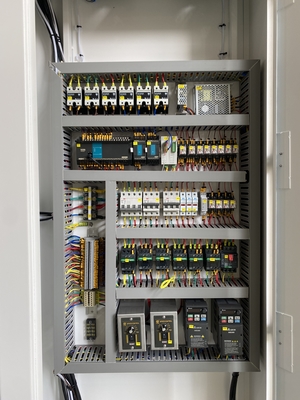

Guidatore

Invertitore senza passaggio a segnale digitale, modulo di azionamento AD (immagine solo a titolo di riferimento)

Attuatore

Utilizzare una pompa d'acqua centrifuga orizzontale a più fasi con basso rumore, struttura compatta e piccolo spazio di installazione (immagine solo a titolo di riferimento)

Sensore di flusso idraulico

Sensore elettronico della pressione del liquido, sensore elettronico del flusso del liquido (immagine solo a titolo di riferimento)

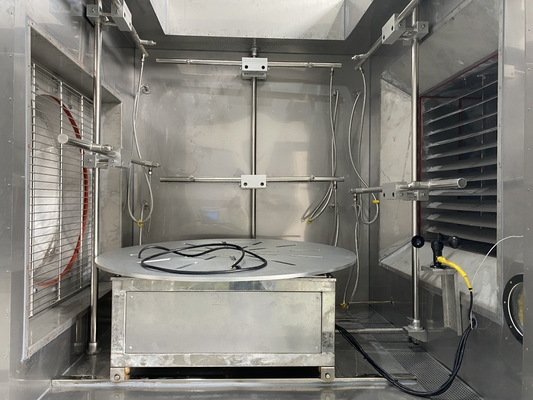

Fuoco d'acqua

Fuoco di prova speciale per gocciolate di pioggia, fusolio di prova per spruzzo d'acqua (immagine solo a titolo di riferimento)

Forno di scarico del condensato

Fori di drenaggio con condensato e condensato in officina

Fuoco di traboccaggio

All'interno della scatola è disposto un foro di trabocco per guidare l'acqua guida nella camera di prova
