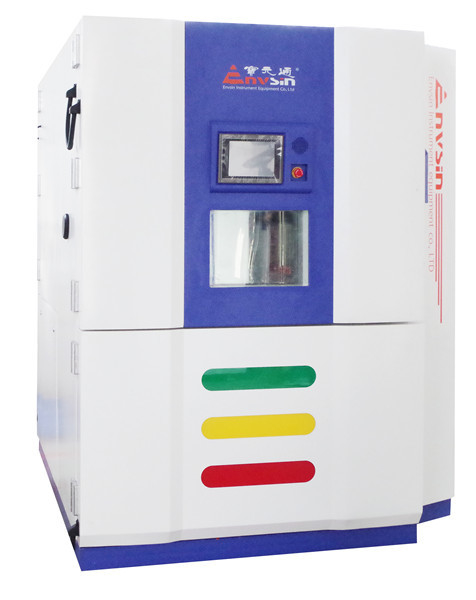

Sforzo di SAE-J1211 335L che scherma le camere di prova ambientali

Spazio di prova

335L

Dimensioni interne

800*650*650 mm(W×D×H)

Dimensioni esterne

1800 mm*2500 mm*2300 mm(W*D*H)

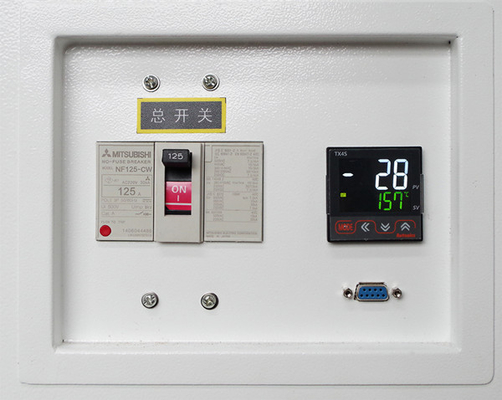

Fornitore di alimentazione

AC380V±10%, 50Hz±1 quattro fili tre fasi + filo di terra ((3/N/PE),resistenza alla terra < 4Ω

Potenza massima.

65 kW

Max. valuta

110A

Metodo di raffreddamento

Con raffreddamento ad acqua

Struttura del sistema

Struttura a tre parti:area di prova indipendente immobile.Area di pre riscaldamento.Area di pre raffreddamento

Sito di installazione

• Nessuna fonte di radiazioni elettromagnetiche nelle vicinanze
• In prossimità del sistema di drenaggio (entro 2 metri dall'unità di refrigerazione,per l'acqua condensata)
• Capacità portante a terra non inferiore a 20000 kg/m2
• Preparare un adeguato approvvigionamento energetico e idrico
• In caso di necessità di approvvigionamento idrico o di gas, deve essere dotato in anticipo di
• Temperatura ambiente: 5°C~25°CSuggerito, 25°C~35°C funzionano bene; ((per il modello raffreddato ad aria);5°C~40°C funzionano bene (per il modello raffreddato ad acqua)
• Humidità ambientale: ≤ 85% RH;
• Pressione ambientale: 86KPa ∼ 106KPa;
• Garanzie dello spazio di installazione, come segue:

- Sì.

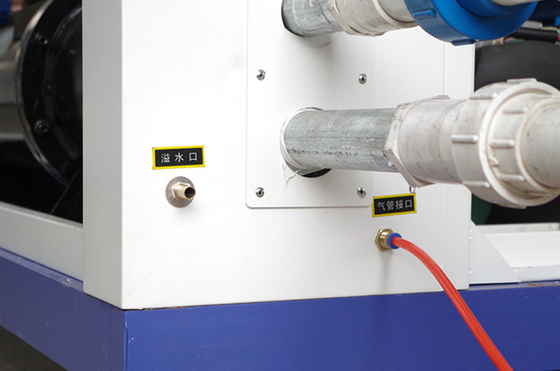

CAcqua di oliva

Temperatura dell'acqua:5°C≤Temperatura dell'acqua≤28°C raggiungere tutti gli indici tecnici, 28°C

Temperatura della fonte d'acqua ≤10°C,necessità di evitare l'emergere di acqua condensata

1:Se la camera di prova è raffreddata ad aria,non è necessaria acqua di raffreddamento

2Se l'utente ha bisogno di costruire un sistema idrico a ciclo di raffreddamento, specifica della torre di raffreddamento ≥ 15 tonnellate o capacità di raffreddamento dell'unità di condensazione ≥ 40KW ((20°C)

3:Il sistema di raffreddamento dell'acqua deve essere conforme alla norma GB50050-1995 per il trattamento dell'acqua di raffreddamento a ciclo industriale

Flusso d'acqua: ≥15 tonnellate/h

Diametro del tubo:G2,5 pollici ×2

pressione idraulica:0.3MPa ¥0.6MPa

Differenze di pressione idraulica: ≥ 0,2 MPa

Requisito di qualità dell'acqua:GB50050-1995

Compressione dell'aria

Pressione dell'aria compressa:0.6MPa ¥0.7MPa

Umidità dell'aria compressa in condizioni di utilizzo pneumatico:≤ 30 g/m3

Umidità dell'aria compressa nell'aria secca:≤ 1,5 g/m3

Parametro di prova di scossa per temperatura di camera di lavoro

Camere di prova per scosse termiche - S2:

• Intervallo di scossa a bassa temperatura: - 55°C ∼ 10°C
• Intervallo di scosse ad alta temperatura: +60°C ± +150°C

- Sì.

Campione di prova per urti a bassa e alta temperatura + temperatura ambiente-S3:

• Intervallo di scossa a bassa temperatura: -65°C ∼10°C
• Intervallo di scossa ad alta temperatura: +60°C ± +150°C
• PAMP Screening per lo stress ambientale
• Basso range di temperatura: -55°C -10°C
• Intervallo di alte temperature: +60°C +125°C
• Gradiente di temperatura: 3 ̊30°C/min
• Fluttuazione della temperatura: ± 0,1°C ± 1,0°C
• Uniformità di temperatura: ± 0,5°C ± 2,0°C
• Disparità di temperatura:< ± 2°C

Nota:

1.Sforzo senza carico, conforme alla norma GB/T5170-2008, se non vi è altra indicazione speciale.

2.Temper. nella gamma di 0°C+60°C, impostazione della temperatura di scossa e della funzione di screening di stress ambientale RAMP sono disapprovate.

3. dati di prova in camera di prova raffreddata ad aria a temperatura ambiente 25°C, buona condizione di ventilazione; 35°C≥RT>25°C funzionano bene; intervallo di bassa temperatura,la velocità di raffreddamento e la capacità di carico termico saranno influenzate dalla variabile temperatura dell'ambiente.

4.Dati di prova nella camera di prova raffreddata ad acqua a temperatura dell'acqua ≤ 28°C, pressione idraulica 0,3 MPa ≈ 0,6 Mpa, differenza di pressione idraulica ≥ 0,2 Mpa

Precalda la temperatura.

Temperatura SV: +50°C ± +220°C

Tempo di aumento della temperatura: RT→+220°C 50min

Temperatura di raffreddamento.

Temperatura PV:-75°C+70°C

Tempo di riduzione della temperatura: RT-75°C 60 min

Tempo di recupero temporaneo

< 15 min (misura nella presa d'aria)

Standard di prova

                          Standard sperimentale-S2:

GB/T2423.22

MIL STD 202F, metodo 107G

IEC 60068-2-14, prova Na

BS 2011

DIN 40046, prova Na

JESD22-A101-A

                          Esperimento standard-S3:

GJB 150.5-1986

MIL STD 883H

MIL STD 202G

IEC 60068-2-14

JIS C 60068-2-14

JASO D 014 ◄ 4

EIA JED-2531A

Standard di prova per lo screening dello stress ambientale:

IEC 60749-25 ((JESD22-A104D)

IEC 60068-2-14NB ((JIS C0025NB)

IEC 61747-5 ((EIA JED-2531A)

JESD22-A105-B

IPC-9701

SAE-J1211
