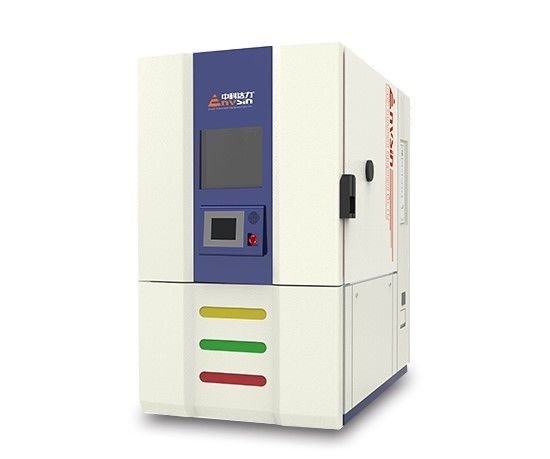

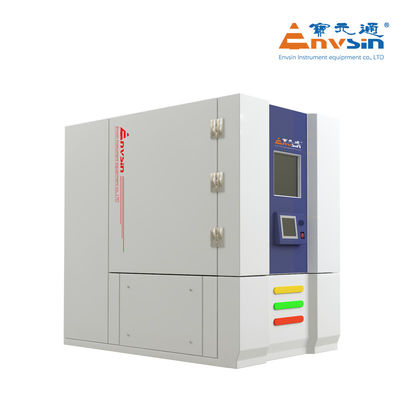

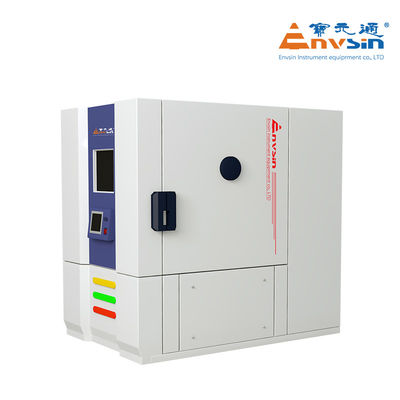

Camera di temperatura e umidità per test ambientali estremi

Spazio di prova

600L

Dimensioni interne

800*800*950 mm (W*D*H)

Dimensioni esterne

1090mm*1960mm*1995mm ((W*D*H)

Fornitore di alimentazione

AC380V±10%,50Hz±1,60A, 3/N/PE, resistenza alla terra < 4Ω

Potenza massima.

60 kW (normalmente 35 kW)

Max. valuta

100A (normale 30A)

Metodo di raffreddamento

Sistema di raffreddamento ad acqua

Sito di installazione

• Il terreno del posto di lavoro deve essere piatto, con una buona ventilazione; nessun oggetto infiammabile, gas corrosivi o polvere
• Nessuna fonte di radiazioni elettromagnetiche nelle vicinanze
• Vicino al sistema di drenaggio (entro 2 metri per l'acqua condensata)
• Capacità portante di terra non inferiore a 15000 kg/m2
• Preparare un adeguato approvvigionamento energetico e idrico
• In caso di necessità di approvvigionamento idrico o di gas, deve essere dotato in anticipo di
• Temperatura ambiente: 5°C~25°CSuggerito, 25°C~35°C funzionano bene; ((per il modello raffreddato ad aria);5°C~40°C funzionano bene (per il modello raffreddato ad acqua)
• Humidità ambientale: ≤ 85%RH
• Pressione ambientale: 86KPa106KPa
• Garanzie dello spazio di installazione, come segue:

- Sì.

Acqua di raffreddamento

Temperatura dell'acqua: 5°C≤temperatura dell'acqua ≤28°C. Se la fonte dell'acqua è l'acqua raffreddata con aria condizionata, la temperatura è inferiore a 10°C, è necessario adottare alcune misure per evitare che l'acqua condensata dai tubi.

1.Se si adotta la progettazione del raffreddamento a vento, non è necessario raffreddamento ad acqua

2.Se l'utente ha bisogno di costruire un nuovo sistema di circolazione dell'acqua di raffreddamento.

3Sistema di raffreddamento dell'acqua: GB50050-1995

Flusso d'acqua: ≥ 10 tonnellate/ora

Diametro del tubo:G2,5 pollici ×2

Pressione dell'acqua di entrata:0.3MPa ¥0.6MPa

differenza di pressione dell'acqua all'ingresso e all'uscita:≥ 0,2 MPa

Richiesta di acqua:conformita alla norma GB50050-1995

Prova di temperatura

Temperature: -70°C+180°C

Nota:

1.Sforzo senza carico, conforme a GB/T5170-2008, se non esistono altre indicazioni particolari.

2.Temperatura ambiente 25°C, buona condizione di ventilazione: funzionano bene se 35°C≥RT>25°C;la velocità di raffreddamento e la capacità di carico termico saranno influenzate dalla bassa temperatura ambiente.

Fluttuazione della temperatura: ± 0,1°C ± 0,5°C

Temperatura Uniformità: ± 0,5°C ± 1,0°C (vuoto)

Diversione della temperatura: ± 0,1°C ± 0,5°C

Gradiente di temperatura:< 2,0°C

Tasso di variazione lineare della temperatura -

-40°C+125°C, 11°C/min, con carico di 5 kg di PCB

Tasso di variazione non lineare della temperatura:15°C/min

Norme di prova

1.GB/T 2423.1 Prova a bassa temperatura

4.GJB 150.3 Prova ad alta temperatura

2.GB/T 2423.2 Prova ad alta temperatura

5.GJB 150.4 Prova a bassa temperatura

3.GB/T2423.22 (Prova temporale in bicicletta)

6.IEC 60068-2 (prova temp.

Grafico della capacità termica di carico

Applicare alla prova a temperatura standard, la capacità termica per il carico varia da un valore di temperatura diverso.

Modalità struttura

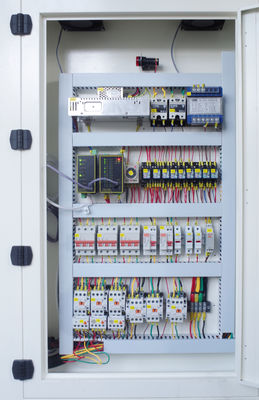

• La sala di prova e' in alto, il frigorifero e' in basso, il controllo della distribuzione dell'energia e' sul retro.
• Il pannello di controllo principale e' nella porta anteriore, e quello esteso e' sul lato posteriore destro.

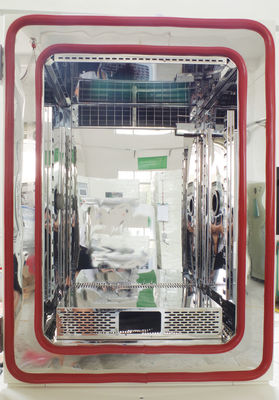

• La porta si apre da destra a sinistra. Il canale di circolazione dell'aria e il sistema di condizionamento dell'aria si trovano nella parte posteriore dello spazio di prova:scambiatori di calore di refrigerazioneDispositivo di rilevamento temperatura e umidità.

Composizione

• Materiale esterno: acciaio laminato a freddo con rivestimento statico su entrambi i lati
• Materiale interno: acciaio inossidabile SUS304
• Materiale isolante: strato isolante rigido di schiuma di poliuretano

Portante

• Capacità di carico degli scaffali:≤ 50 kg (in media carichi)
• Capacità portante del telaio di prova:≤20 kg ((con carico medio)
• Peso totale del carico dello spazio di prova (repiani e fondo) ≤ 80 kg

Porta della camera

• porta singola con cerniere a sinistra;
• Dimensioni delle porte: 800×950 mm ((W×H);
• dotato di gomma di silicio e di sistema di riscaldamento interno per l'anticondensazione;

Finestra di osservazione

Dimensioni:280×400 mm ((W×H), vetro cavo antrofrozo riscaldante rivestito

Porte a cavo

2 porte con Φ50 mm sul lato sinistro e destro, con tappi a vite e tappi in silicone morbido.

Faretti

Nella finestra di osservazione

Scaffalature

2 scaffali interni per i campioni; regolabile in altezza

Fori di drenaggio

Fori di scarico dell'acqua di condensa per l'acqua di condensa all'esterno

Porto di fuoriuscita

Situato sul retro della cassa per lo scarico di acqua condensata

Castori mobili

Ruote regolabili forti

Progettazione separata dell'acqua/elettricità

Il sistema di umidità e il sistema di controllo elettrico sono separati per sicurezza ((brevetto n.:ZL201220245236.8)
