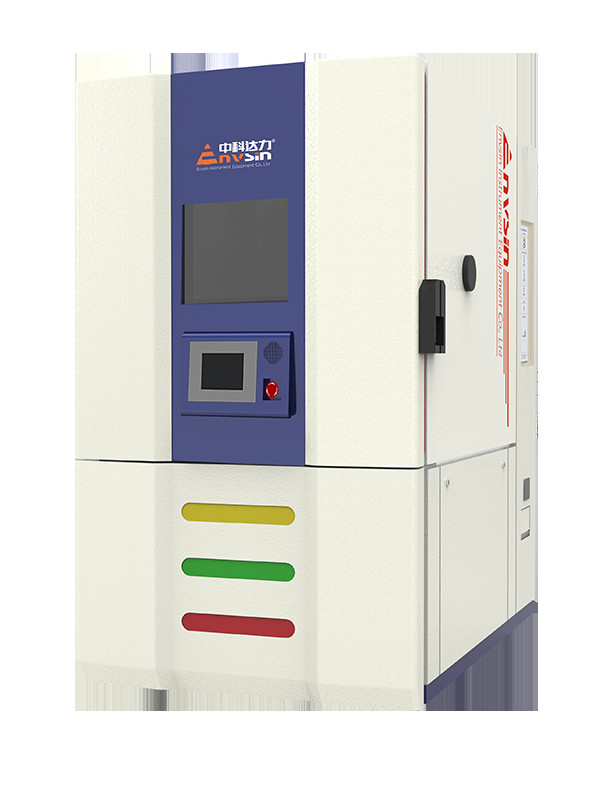

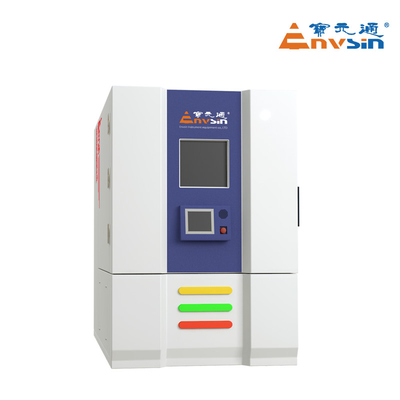

temperatura di 990L SUS304 che cicla la camera di prova di ESS

Spazio di prova

990L

Dimensioni interne

1100*950*950mm (W×D×H) (W×D×H)

Dimensioni esterne

1350 mmx1890 mmx2050 mm

Fornitore di alimentazione

AC380V±10%,50Hz±1,60A, 3/N/PE, resistenza alla terra < 4Ω

Potenza massima.

75KW ((La potenza media è di circa 35KW)

Max. valuta

130A ((La corrente media è di circa 55A)

Metodo di raffreddamento

Sistema di raffreddamento ad acqua

Sito di installazione

• Il suolo del posto di lavoro deve essere piatto, con una buona ventilazione, senza articoli infiammabili, gas corrosivi o polveri.

• Nessuna fonte di radiazioni elettromagnetiche nelle vicinanze

• Vicino al sistema di drenaggio (entro 2 metri per l'acqua condensata)

• Capacità portante di terra non inferiore a 15000 kg/m2

• Preparare un adeguato approvvigionamento energetico e idrico

• In caso di necessità di approvvigionamento idrico o di gas, deve essere dotato in anticipo di

• Temperatura ambiente: 5°C~25°CSuggerito, 25°C~35°C funzionano bene; ((per il modello raffreddato ad aria);5°C~40°C funzionano bene (per il modello raffreddato ad acqua)

• Humidità ambientale: ≤ 85%RH

• Pressione ambientale: 86KPa106KPa

• Garanzie dello spazio di installazione, come segue:

  - Sì.

- Sì.

Acqua di raffreddamento

Temperatura dell'acqua: 5°C≤temperatura dell'acqua ≤28°C. Se la fonte dell'acqua è l'acqua raffreddata con aria condizionata, la temperatura è inferiore a 10°C, è necessario adottare alcune misure per evitare che l'acqua condensata dai tubi.

1.Se si adotta la progettazione del raffreddamento dell'aria, non è necessaria acqua.

2.Se l'utente ha bisogno di costruire un nuovo sistema di circolazione dell'acqua di raffreddamento.

≥ 10 tonnellate, o capacità di raffreddamento del raffreddatore ad acqua ≥ 35KW ((20°C).

3Sistema di raffreddamento dell'acqua: GB50050-1995

Flusso d'acqua: ≥ 10 tonnellate/ora

Diametro del tubo:G2,5 pollici ×2

Pressione dell'acqua di entrata:0.3MPa ¥0.6MPa

differenza di pressione dell'acqua all'ingresso e all'uscita:≥ 0,2 MPa

Richiesta di acqua: soddisfa la norma GB50050-1995

Prova di temperatura

Temperature: -70°C+180°C

Nota:1.Sforzo senza carico, conforme a GB/T5170-2008, se non vi è altra indicazione speciale.

2.Temperatura ambiente 25°C, buona condizione di ventilazione: funzionano bene se 35°C≥RT>25°C;la velocità di raffreddamento e la capacità di carico termico saranno influenzate dalla bassa temperatura ambiente.

Fluctuazione della temperatura: ± 0,5°C

Uniformità di temperatura:0.1°C ∼2.0°C

Diviazione della temperatura: ± 0,1°C ± 2,0°C

Gradiente di temperatura:< 2,0°C

Tasso di variazione lineare della temperatura -

entro - 45 ~ + 100 °C, 15 °C / min

Tasso di variazione della temperatura non lineare < 15°C/min

Prova dell'umidità di temperatura

Temperature: +10°C+95°C

Intervallo di umidità:10%RH 98%RH

Uniformità di temperatura: ± 0,5°C ± 2,0°C

Uniformità dell'umidità:±1,0%RH ±5,0%RH

Temperature: ± 0,1°C ± 2,0°C

Disparità di umidità: ±1,0%RH ±5,0%RH

Fluttuazione della temperatura: ± 0,1°C ± 0,5°C

Fluctuazione dell'umidità: ± 1,0%RH ± 3,0%RH

Gradiente di temperatura: < 2,0°C

Gradiente di umidità < 5,0%RH

Norme di prova

1 GB/T 2423.1 Prova a bassa temperatura

5 GJB 150.3 Prova ad alta temperatura

2 GB/T 2423.2 Prova ad alta temperatura

6 GJB 150,4 Prova a bassa temperatura

3 GB/T2423.34 Prova di ciclismo climatico

7 GJB 150.9 Prova climatica

4 Prova climatica IEC60068-2

8 Prova di umidità MIL-STD-202G-103B

Grafico della capacità termica di carico

Applicare alla prova a temperatura standard, la capacità termica per il carico varia da un valore di temperatura diverso.

Grafico di controllo della temperatura e dell'umidità
